Плата интерфейса к алкотестерам Динго В-01 / В-02

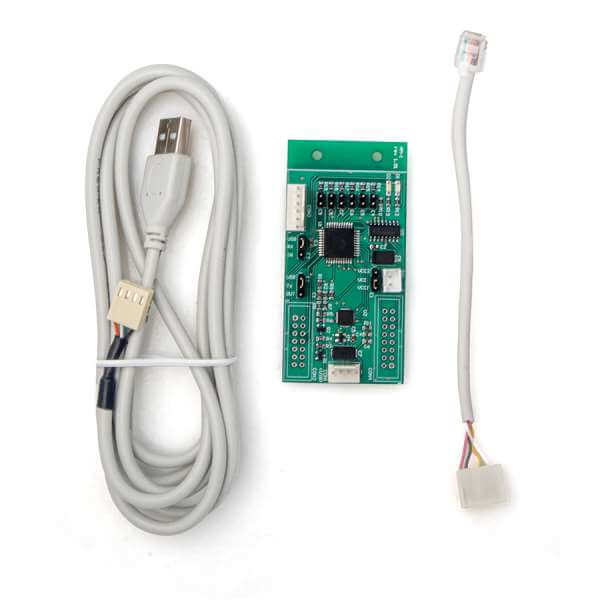

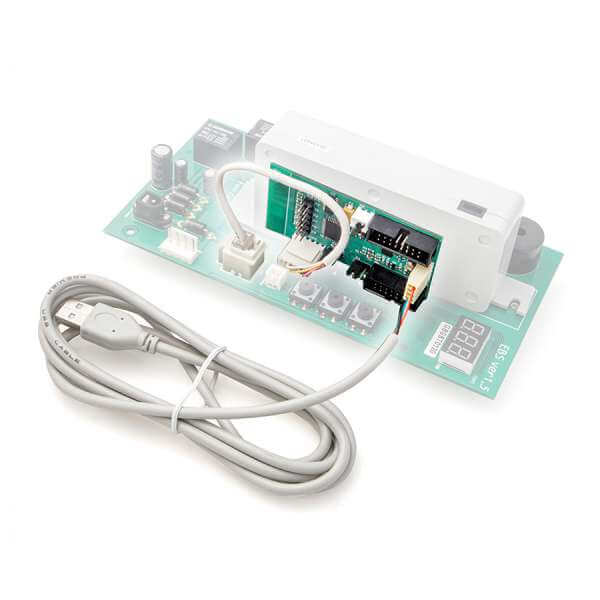

Плата интерфейса КИП-01/КИП-02 (ранее известная как АМ-1) представляет собой специализированную электронную плату, разработанную для обеспечения возможности взаимодействия между алкотестерами для проходных Динго В-01 и Динго В-02 и внешними управляющими устройствами, такими как персональные компьютеры, контроллеры систем контроля и управления доступом (СКУД), а также другими совместимыми устройствами. Основная цель данной платы заключается в предоставлении гибких интерфейсов для передачи данных о результатах алкотестирования и состоянии самого алкотестера, а также для осуществления удаленного управления его функциями.

Одним из ключевых способов подключения, обеспечиваемых платой КИП, является интеграция алкотестера с контроллерами СКУД посредством широко распространенного протокола Wiegand. При использовании этого протокола, плата КИП позволяет передавать в систему контроля доступа информацию о результатах проведенных тестов (например, уровень обнаруженного алкоголя) и текущем состоянии алкотестера (готовность к работе, наличие ошибок и т.п.). Это обеспечивает возможность автоматизированного принятия решений системой СКУД на основе полученных данных, например, разрешение или запрет доступа на объект в зависимости от результата алкотестирования.

Помимо протокола Wiegand, плата интерфейса КИП-01/КИП-02 также предоставляет возможность подключения алкотестера к различным устройствам через интерфейс USB. Данный тип подключения обеспечивает двустороннюю связь: управляющее устройство может не только получать данные от алкотестера (результаты тестов, служебную информацию), но и отправлять ему команды управления (например, запуск теста, запрос состояния, изменение настроек). Это открывает широкие возможности для интеграции алкотестера в различные автоматизированные системы сбора и обработки данных.

Важной особенностью платы интерфейса КИП-01/КИП-02 является наличие двух вариантов встроенной прошивки, что позволяет адаптировать ее работу под конкретные требования пользователя и особенности подключаемого оборудования.

Первый вариант прошивки реализует полный протокол обмена данными. Этот протокол обеспечивает передачу всего спектра информации о работе алкотестера, включая детальные данные о каждом этапе тестирования, результаты измерений с высокой точностью, служебные сообщения и информацию о состоянии устройства. Данный вариант прошивки может быть предпочтительным при подключении к компьютеру или другим интеллектуальным устройствам, где требуется полный контроль над алкотестером и подробная информация о процессе тестирования.

Второй вариант прошивки предлагает ограниченный двумя событиями протокол. Этот упрощенный протокол передает в систему СКУД только два ключевых события: фиксация содержания паров этанола в выдыхаемом воздухе ниже установленного порогового значения (что может интерпретироваться как "трезв") и результат теста, при котором установленный пороговый уровень содержания алкоголя превышен ("не трезв"). Такой ограниченный протокол часто оказывается более удобным для интеграции с СКУД, поскольку передача только двух ключевых событий минимизирует объем передаваемых данных и упрощает логику работы системы контроля доступа, исключая необходимость обработки большого количества дополнительных событий полного протокола обмена данными, которые могут быть избыточными и даже потенциально мешать корректной работе СКУД.

Таким образом, плата интерфейса КИП-01/КИП-02 представляет собой многофункциональное решение, обеспечивающее гибкую и надежную интеграцию алкотестеров Динго В-01 и Динго В-02 с различными внешними системами управления и контроля, предлагая пользователям возможность выбора оптимального протокола обмена данными в зависимости от конкретных задач и требований.
